Guida a cuscinetti autoallineante per operazioni manuali e automatizzate

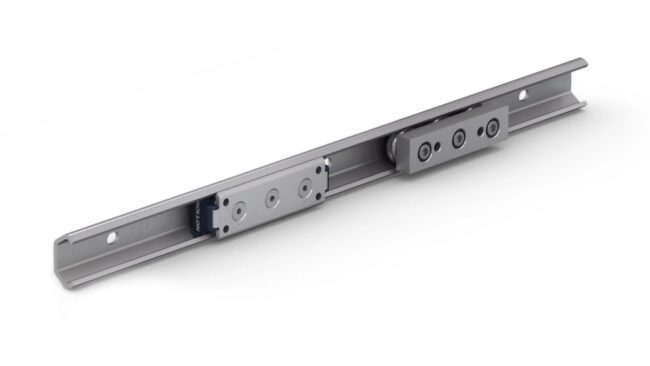

X-Rail
Le guide X-Rail sono disponibili in due configurazioni: a cuscinetto fisso e a cuscinetto flottante. Le guide X-Rail sono adatte sia alle operazioni manuali che a quelle automatizzate e rappresentano una soluzione conveniente con un eccellente rapporto qualità-prezzo.
Taglie disponibili
20
26
30
40
45
Compensazione dell'errore di parallelismo fino a 3,5 mm.
Lunghezza guida fino a 4 000 mm.
Regolazione del precarico con rullo eccentrico
Lunghezza guida fino a 4 000 mm.
Regolazione del precarico con rullo eccentrico
- Versione in acciaio zincato.
- Compensazione di disallineamenti fino a 3,5 mm grazie alla configurazione della guida “T+U“.
- 3 taglie disponibili per la guida U: 20 / 30 / 45
- Da riservare ad applicazioni con ritmi di lavoro moderati, di tipo manuale, senza urti.
- Precarico del cursore regolabile. Le giunzioni di più guide accoppiate sono sconsigliate.
- Adatto per precisioni di spostamento nell’ordine dei mm.
- Velocità massima: 1,5 m/s. Accelerazione massima: 2 m/s².
Disponibile in acciaio elettrozincato (Serie CES/TES), acciaio nitrurato (Serie CEN/TEN) e acciaio inox (Serie CEX/TEX)
- Intervallo di temperatura -20°C/+120°C
- Adatto per l’uso in ambienti inquinati e umidi
