Calha curva

CLT

Sistema modular que permite criar ou remodelar circuitos ovais, rectangulares e quadrados
Tamanhos disponíveis
43
Material: Aço ou aço inoxidável com pistas endurecidas
Capacidade de carga: Elevadas capacidades de carga
Aplicações: Adequado para aplicações de carga suave e pesada
Guias: Disponíveis em diferentes comprimentos e tamanhos
Rolamentos: Rolamentos de esferas em forma de V

CLTレールは、直線レールと曲線レールを組み合わせることで、柔軟な配置を容易に作成できるように設計されています。2つの半径(165 mmと302.5 mm)が用意されており、直線レールの長さは最大2000 mmまで可能です。ガイドレールは研磨処理が施されており、低摩擦、優れた走行特性、低騒音を実現しています。また、窒化処理(硬度60 HRC)が施されており、高い荷重容量と耐食性を確保しています。

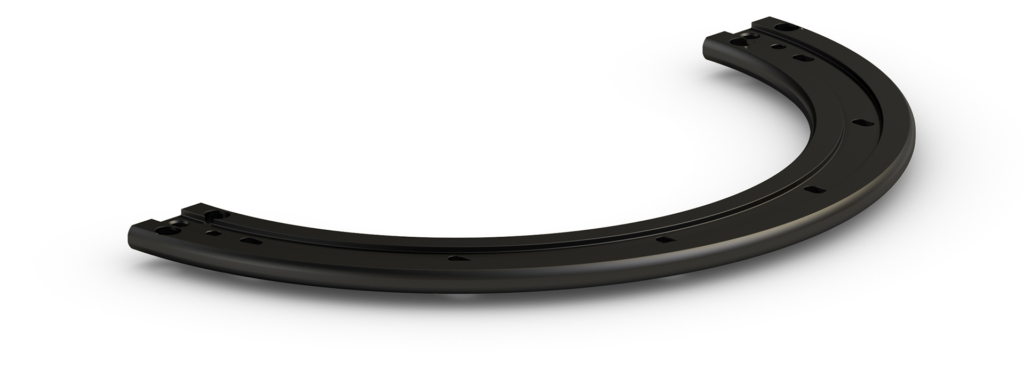

  • 曲線レール(CLTN43)は、機械加工および窒化処理された鋼製で、標準半径165 mmと302.5 mm、標準角度90°と180°が用意されています。

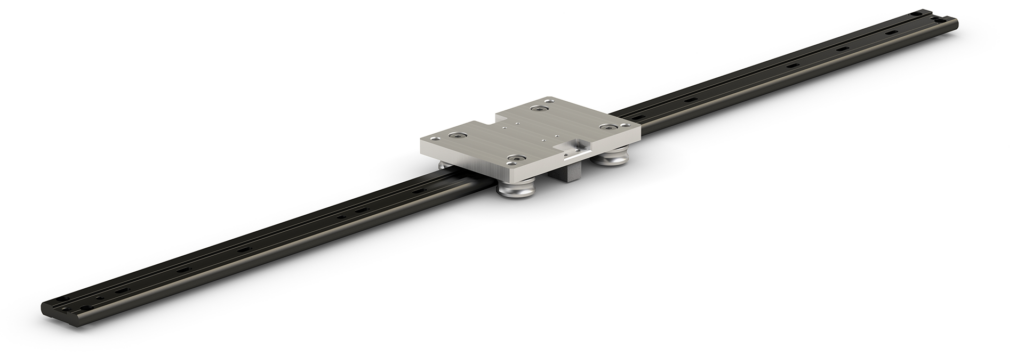

  • 直線レール(CLTN43)は、冷間引抜鋼に窒化処理を施した製品です。長さ250 mm、500 mm、750 mm、1000 mm、1500 mm、2000 mmのバリエーションが用意されています。

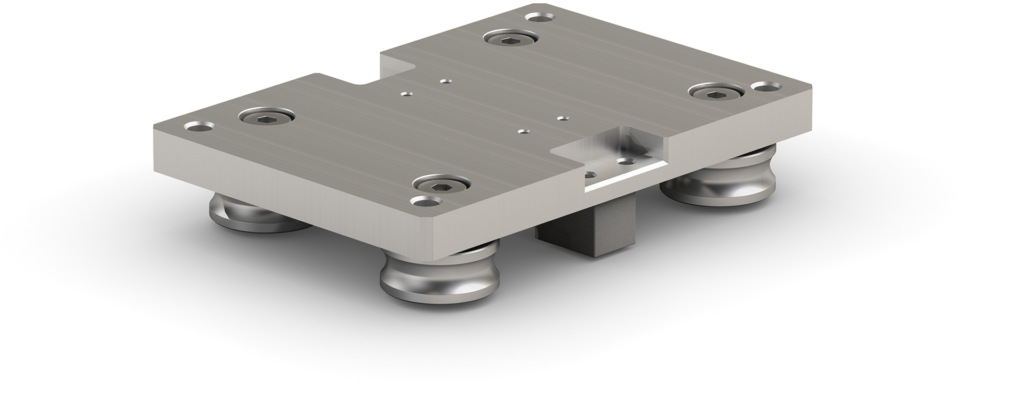

  • CLTにはパッドが付属しています。パッドはアルミニウム板または4つの固定ローラーで構成され、使用される半径に応じて配置されます。
  • ローラーは、軸方向と放射方向の両方で高い荷重容量を確保するため、二重列のボールベアリングを備えています。すべてのローラーには、水しぶきから保護するためのプラスチックシール(2RS)が装備されています。
  • ローラーは軌道と2点接触し、生涯潤滑済みで最適動作に調整されています。
  • パッドには、走行軌道と常に接触を維持し最適な潤滑を保証する、徐放性グリースフェルトパッドを装備可能です。
  • 自動ポンプを使用し、レールに開いた穴を通じて走行軌道を潤滑できます。
  • 組み立て用に、CLTには鋼製アライメントブロック(CL43-01W)が付属し、簡単かつ正確な取り付けが可能です。
  • ローラーと干渉せずに回路をマウント表面に組み立てるためのアルミニウムスペーサー(CL43-03W)も用意されています。
  • 対応サイズ:43。
  • 最大動作速度*: 7 m/s (276 in/s)。
  • 最大加速度*: 15 m/s² (590.55 in/s²)。
  • 最大径方向荷重容量*: 8000 N (1スライドあたり) アプリケーションに応じて (荷重と動的条件)
  • 温度範囲: -20 °C から +120 °C (-4 °F から +248 °F)。

**用途によっては、ローラーとガイドは高速・高加速度に対応可能な部品ですが、輸送する質量に応じて評価が必要です。直線部と曲線部の移行部では、慣性力が許容速度または輸送可能な質量を制限します…
